KYN61-40.535kV srednje napetostne plošče
General
Smo KYN61-40.5 35kV proizvajalec srednjenapetostnih panelov (kratica za stikalne naprave), ki se uporabljajo v 35kV tri-faznem AC 50Hz električnem sistemu. Varnost je zakoreninjena v njegovem DNK. Inteligentno izolira dele pod napetostjo znotraj neodvisnih kovinskih predelkov in ima robusten mehanski sistem zaklepanja, ki popolnoma preprečuje napačno delovanje. V primeru okvare notranjega obloka deluje kot zračna blazina-in takoj sprosti pritisk skozi posebej zasnovan razbremenilni kanal za zmanjšanje tveganja. To je pravi "varuh varnosti."
Glavni tehnični parametri
|
Ime |
Enota |
podatki |
|
|
Nazivna napetost |
kV |
40.5 |
|
|
Nazivni tok |
A |
1250,1600,2000,(2500) |
|
|
1min Prenosna napetost električne frekvence |
kV |
95 |
|
|
nazivna vzdržljiva napetost impulza strele |
kV |
185 |
|
|
Pomožno vezje, krmilno vezje Prenosna napetost močnostne frekvence |
V/1 min |
2000 |
|
|
Nazivna frekvenca |
Hz |
50 |
|
|
Nazivni izklopni tok kratkega stika |
kA |
20,25,31.5 |
|
|
Nazivna kratko{0}}tolerantna napetost/nazivno trajanje kratkega stika |
kA/4s |
20,25,31.5 |
|
|
Nazivni vrh Odporni tok |
kA |
50,63,80 |
|
|
Nazivni tok-kratkega stika |
kA |
50,63,80 |
|
|
Nazivna napetost krmilnega tokokroga |
V |
DC:110,220; AC:110,220 |
|
|
Stopnja zaščite |
Ohišje stikalne naprave |
IP3X |
|
|
Predal (odprta vrata) |
IP2X |
||

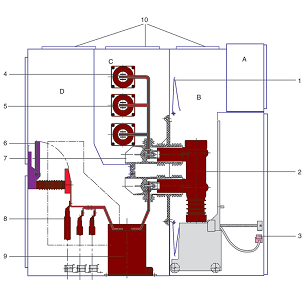

Shematski diagram strukture stikalne opreme
A. Dvakrat instrumentalna soba
B. Soba za ročne vozičke
C. Prostor za zbiralke
D. Kabelska soba
- Ventil
- Ročni voziček za odklopnik
- Dvakratni vtič
- Glavni avtobus
- Puša zbiralke
- Ozemljitveno stikalo
- Kontaktna škatla
- Kabelska povezava
- Tokovni transformator
- Naprava za sprostitev tlaka
