Splošno navodilo

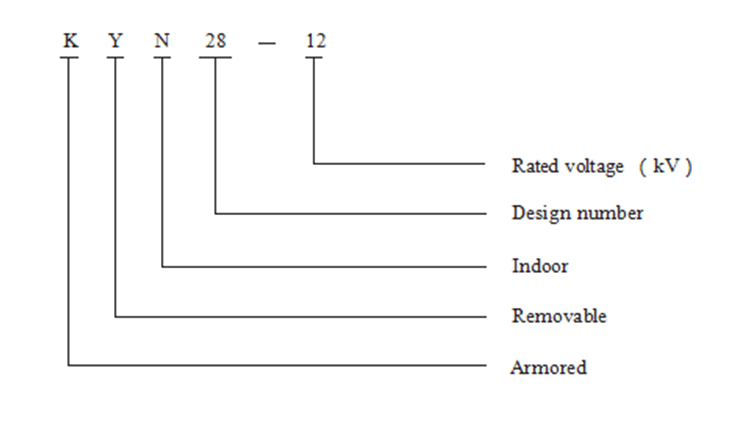

Smo proizvajalci srednjenapetostnih stikalnih naprav KYN28- 12, izdelujemo srednjenapetostne stikalne naprave KYN28- 12. Uporablja se za trifazni AC 50HZ,3 .6~ 12kV elektroenergetski sistem, uporablja se za sprejemanje in distribucijo električne energije ter nadzor, zaščito in nadzor vezja.
Skladnost izdelka s standardi
GB3906 (izmenična kovinska-zaprta stikalna naprava za nazivno napetost 3–35 kV)
GB/T11022 (Skupne specifikacije za visoko{1}}napetostne standarde za stikalne in krmilne naprave)
IEC60298 (zaprte kovinske in krmilne naprave AC za nazivno napetost nad 1 kV in do vključno 50 kV)
DL/T404 (notranja AC visokonapetostna stikalna plošča)
Normalno delovno stanje
Temperatura okoliškega zraka: najvišja temperatura +40 stopinj,
minimalna temperatura -15 stopinj.
Stanje vlažnosti: dnevna povprečna relativna vlažnost: manjša ali enaka 95 %, dnevni povprečni parni tlak ne sme presegati 2,2 kPa; Mesečna povprečna relativna vlažnost: manjša ali enaka 90 %, mesečni povprečni parni tlak ne sme preseči 1,8 kPa.
Nadmorska višina: pod 1000m.
Intenziteta potresa: Nižja od 8 stopinj.
Zunanji zrak ne sme biti onesnažen z značilnimi jedkimi ali gorljivimi plini, hlapi itd.
Mesta brez pogostih prekomernih vibracij.
Uporabnik se mora pogajati s proizvajalcem, če se oprema uporablja zunaj normalnih delovnih pogojev, opisanih v GB3906 .
Glavni tehnični parametri
|
Predmeti |
Enota |
podatki |
||
|
Nazivna napetost |
kV |
3 .6 ,7 .2 , 12 |
||
|
Nazivna frekvenca |
Hz |
50 |
||
|
Nazivni tok odklopnika |
A |
630 , 1250 , 1600 ,2000 ,2500 ,3150 |
||
|
Nazivni tok stikala |
A |
630 , 1250 , 1600 ,2000 ,2500 ,3150 |
||
|
Nazivni kratkotrajni tok |
kA |
16 ,20 ,25 ,31 .5 ,40 |
||
|
Nazivna konična vrednost vzdržnega toka (temenska vrednost) |
kA |
40 ,50 ,63 ,80 , 100 |
||
|
Nazivni izpadni tok kratkega stika |
kA |
16 ,20 ,25 ,31 .5 ,40 |
||
|
Nazivno stikalo kratkega stika-na tok (tehnična vrednost) |
frekvenca 1 min zdrži napetost |
kA |
40 ,50 ,63 ,80 , 100 |
|
|
Nazivna stopnja izolacije |
Prenosna napetost impulza strele (najvišja vrednost) |
Med-elektroda, med- elektroda in zemlja |
kV |
24 ,32 ,42 |
|
Inter-zlom |
kV |
24 ,32 ,48 |
||
|
Med-elektroda, med- elektroda in zemlja |
kV |
40 ,60 ,75 |
||
|
Inter-zlom |
kV |
46 ,70 ,85 |
||
|
Stopnja zaščite |
Ohišje je IP4X, ko so vrata sobe z odklopnikom zaprta, in IP2X, ko so vrata odprta. |
|||
Podrobnosti izdelka
Značilnosti strukture

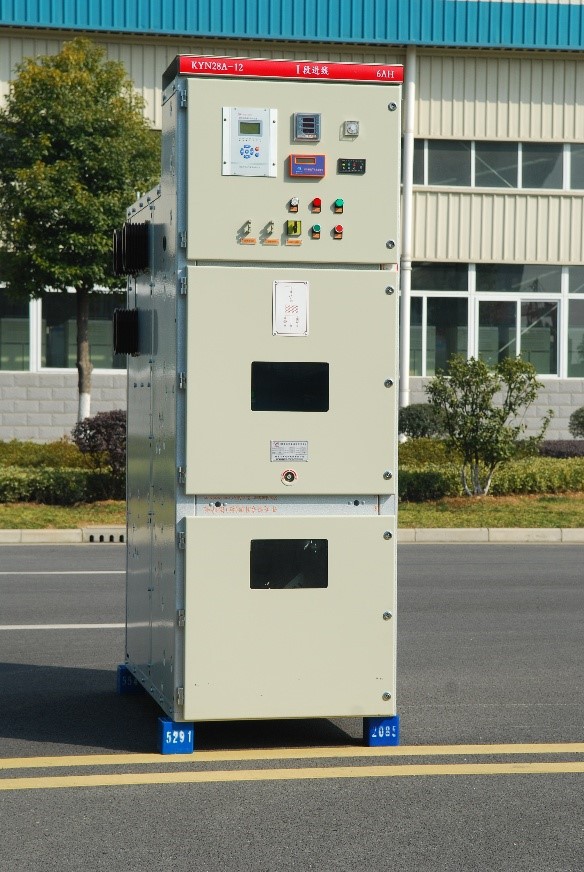

- Struktura stikalne naprave glejte sliko 1.
- V celoti kovinsko oklepna, montažna struktura, široka paleta montažnih shem.
- Ohišje omare uporablja uvoženo aluminizirano in pocinkano jekleno pločevino, ki je obdelana s CNC obdelovalnim strojem in napredno tehniko večkratnega prirobničenja ter povezana z odličnimi maticami in vijaki visoke intenzivnosti, ki zagotavljajo visoko natančnost, zaščito pred korozijo, majhno težo, visoko intenzivnost in dobro vsestranskost delov.
- Lahko sestavi doma proizvedene serije VS1 ali uvožene vakuumske odklopnike serije VD4, s široko uporabnostjo, visoko zanesljivostjo, dolgoletno brez vzdrževanja.
- Za ročni voziček bodo vzpostavljeni delovni in preskusni položaji, oba položaja pa sta opremljena z varno in zanesljivo napravo za pozicioniranje in prikazovalno napravo.
- Vse vrste ročnih vozičkov se menjajo na način modulus cordwood, da se zagotovi, da je mogoče ročne vozičke iste vrste prosto zamenjati, medtem ko je vstop vozičkov različnih vrst strogo prepovedan.
- Fandcarts se prevažajo z nakladalnikom za posebne namene, upravljanje je enostavno in prilagodljivo.
- V kabelsko sobo je mogoče namestiti do 9 eno-žilnih kablov.
- Visoko zanesljiva zaklepna naprava v celoti izpolnjuje zahteve "pet preventive".
- V vsaki visokonapetostni sobi je kanal za razbremenitev tlaka, da se zagotovi osebna varnost.

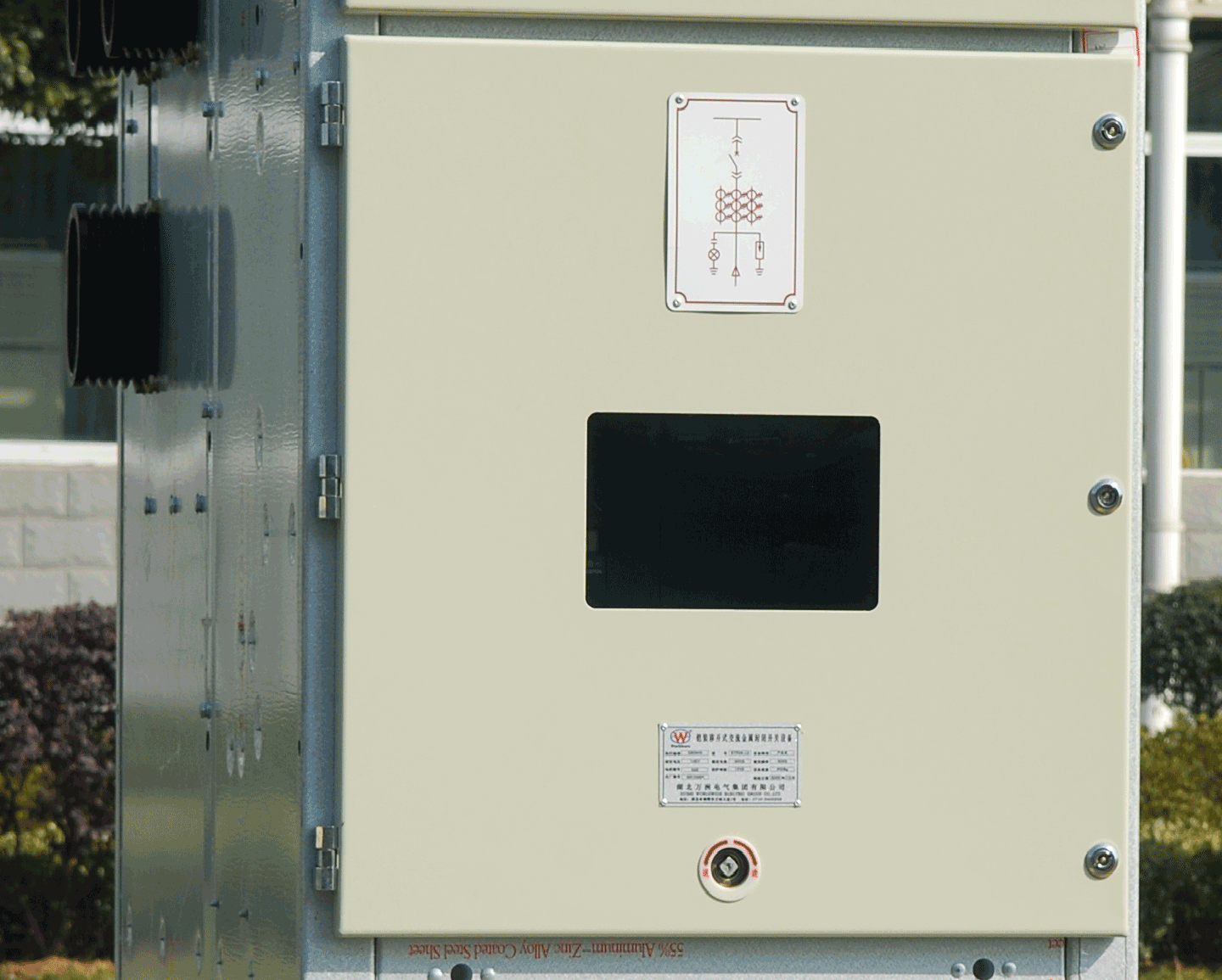

- Vhodna vrata so nameščena z opazovalnim oknom za preverjanje stanja delovanja komponent v prostoru.
